Комбинированный автоматический краскораспылитель Kremlin Rexson AVX AIRMIX
Технология Light AIRMIX® - модульная конструкция для больших объемов производства. Пистолет AVX Airmix® благодаря своему размеру и сниженному весу увеличивает производительность и эффективность автоматических установок.
Качество распыления благодаря воздушным насадкам и наконечникам послелнего поколения гарантирует качсество окраски и существенную экономию материала. Циркуляция жидкости в основании (нет потерь давления) или в пистолете (быстрая промывка) на выбор.
Качество распыления благодаря воздушным насадкам и наконечникам послелнего поколения гарантирует качсество окраски и существенную экономию материала. Циркуляция жидкости в основании (нет потерь давления) или в пистолете (быстрая промывка) на выбор.
| Характеристики | Преимущества |
| Технология Light AIRMIX®: сниж. размер и вес. | Оптимальные характеристики нанесения |
| Отличное качество распыления и превосходная эффективность переноса | Отличное качество распыления снижение расходов на краску, чистота рабочей среды, снижение количества ТО |
| Конструкция из нерж/стали | Подходит для материалов наи основе воды |
| Выбор циркуляции в основании или в пистолете | Гарантия уровня качества для большинства материалов, легкость в промывке |
| Выбор основания с боковым или задним подключени | ем Для удовлетворения запросов всех заказчиков |
| Выбор наконечников для материалов на основе воды | Конструкция пистолета оптимизирует характеристики производительности и расхода. Спец. Xtra™ Fine Finish наконечники оптимизируют нанесение материала. |
| Опционная регулировка ширины факела | Для пользования широким выбором регулировок факела или расхода |
| Спецификации | |
| Макс. давление воздуха на входе (бар) | 6 |
| Макс. давление жидкости (бар) | 200 |
| Пусковое давление воздуха (бар мин.) | 3 |
| Рекоменд возд. давл. смесеобразования (бар) | 0.7 - 3 |
| Расход жидкости (см3/мин) | В соответствии с наконечником (см. табл. Airmix®) |
| Вес (гр) (пистолет без д/о) | 452 |
| Макс. температура жидкости (°C) | 50 |
| Рачсход воздуха (м3/ч) | 3 - 7.5 |
| Детали контактирующие с жидкостью | Нерж/сталь - обработанная нерж/сталь |
| Основание | На выбор из нерж/стали, карбида или полиацеталя (опция) |
| Фитинги | ||
| Источник питания | Основание пистолета | Фитинг в комплекте, не установлен |
| Жидкость | F 1/4" NPS | М 1/2 JIC - синий шланг Airmix®, Ø 4.8 или 6,35 мм |
| Смесеобр. воздух | F 1/4" NPS | М 1/4" NPS - шланг возд. внутр.Ø 7 |
| Управляющий воздух | F 1/8" NPS |
Quick fittings - polyamide hose Ø 4x6 |
| Конфигурация пистолета AVX без основания | ||||
| Описание | Модель | Воздушная насадка | Форсунка | № детали |
| AVX пистолет (±) | Циркуляция в основании | (1) | (1) | 129.690.000 |
| AVX пистолет (Q) | Циркуляция в пистолете | (1) | (1) | 129.691.000 |
| Конфигурация пистолета AVX с основанием | |||||
| Основание | Тип основания | Модель | Воздушная насадка | Форсунка | № детали |
| AVX пистолет (±) | Боковые выходы | Циркуляция в основании | (1) | (1) | 129.695.000 |
| AVX пистолет (Q) | Боковые выходы | Циркуляция в пистолете | (1) | (1) | 129.695.100 |
| AVX пистолет (±) | Задние выходы | Циркуляция в основании | (1) | (1) | 129.695.050 |
| AVX пистолет (Q) | Задние выходы | Циркуляция в пистолете | (1) | (1) | 129.695.150 |
| (1) Заказывается отдельно - см. табл. | |||||
| Комплекты | |
| Описание | № детали |
| AVX комплект уплотнений (воздух и жидкость) | 129.690.901 |
| Основания для пистолета AVX | ||||
| Описание | Тип основания | Вес (гр) | Детали контакт. с жидк-ми | № детали |
| Основание для AVX (цирк-я в основании (1) | боковой выход | 240 | Нерж/сталь | 129.690.070 |
| Основание для AVX (цирк-я в пистолете (Ω) | 129.691.070 | |||
| Основание для AVX (цирк-я в основании (1) | задний выход | 480 | Нерж/сталь | 129.690.080 |
| Основание для AVX (цирк-я в пистолете (Ω) | 129.691.080 | |||
| Комплекты фитингов | |
| Описание | № детали |
| Комплект фитингов для основания с боковым выходом | 129.690.075 |
| Комплект фитингов для основания с задним выходом | 129.690.085 |
| Кронштейны | |
| Описание | № детали |
| Установочный кронштейн 0 16 | 049.351.00 |
| Установочный кронштейн 0 12 | 049.351.700 |
| Регулируемый установочный кронштейн для кронштейна 012 | 049.351.705 |
| Комплект | |
| Описание | № детали |
| Комплект дистанционной регулировки ширины факела | 029.253.002 |
| | Воздушные насадки для пистолетов AVX | | |||
|
|
|
|
| Для пистолетов AVX | 132.720.055 | 132.720.025(1: | 132.670.030 |
| Рег. факел | - | • | - |
| Качество распыления | Отличное | Отличное | Хорошее |
| Эффект. переноса | Отличная | Отличная | Оч. хорошая |
| Антипригарн. покрытие | - | - | • |
AIRMIX® наконечники (сопла)
Выбор наконечника производится в соответствии с требуемым расходом для получения хорошего качества обработки и снижения расходов на краску. AIRMIX® наконечник нуждается в периодической замене для поддержания первоначальной эффективност переноса. Для заказа наконечника замените знаки "х" в таблице на номер нужного наконечника в 134.5хх.хх4 для тонкой обработки или в 134.5хх.хх2 для Xtra™ тонкой обработки, рекомендуемого для материала на основе воды или для повышения качества распыления благодаря предварительному распылению.(Пример:134.509.094 (тонкая обработка) или 134.509.092 (Xtra™ тонкая обработка) при выборе наконечника 09.09.) (только наконечник 100.21 имеет № детали 134.100.214)
| Tаблица наконечников тонкой обработки | |||||||||||||||||
|
Расход воды (л/мин) |
Расход воды (л/мин) |
Расход воды (л/мин) |
Расход воды (л/мин) |
Маркир. экрана для фильтра |
Маркир. на фильтре насоса |
Средняя ширина факела на расстоянии 25см. |
|||||||||||
|
Давление (бар) |
Давление (бар) | Давление (бар) | Давление (бар) | ||||||||||||||
| Калибр | (мм) | 35 | 70 | 120 | 200 | Пистоле | т Насос | 9 | 12 | 17 | 21 | 25 | 29 | 33 | 37 | 44 | 56 |
| 02 | 0.15 | 0.07 | 0.10 | 0.13 | 0.17 | 4 | 2 | 02.03 | 02.05 | 02.11 | |||||||
| 03 | 0.18 | 0.11 | 0.15 | 0.20 | 0.26 | 4 | 2 | 03.03 | 03.05 | 03.07 | 03.13 | ||||||
| 04 | 0.23 | 0.16 | 0.22 | 0.29 | 0.38 | 4 | 2 or 4 | 04.03 | 04.05 | 04.07 | 04.09 | 04.11 | 04.13 | ||||
| 06 | 0.28 | 0.23 | 0.33 | 0.43 | 0.57 | 4 | 4 or 6 | 06.03 | 06.05 | 06.07 | 06.09 | 06.11 | 06.13 | 06.15 | |||
| 07 | 0.30 | 0.28 | 0.39 | 0.51 | 0.66 | 6 | 4 or 6 | 07.15 | |||||||||
| 09 | 0.33 | 0.32 | 0.45 | 0.59 | 0.77 | 6 | 6 or 8 | 09.03 | 09.05 | 09.07 | 09.09 | 09.11 | 09.13 | 09.15 | 09.17 | ||
| 12 | 0.38 | 0.42 | 0.60 | 0.79 | 1.03 | 6 | 8 or 12 | 12.07 | 12.09 | 12.11 | 12.13 | 12.15 | 12.17 | ||||
| 14 | 0.41 | 0.51 | 0.72 | 0.94 | 1.23 | 12 | 8 or 12 | 14.05 | 14.07 | 14.09 | 14.11 | 14.13 | 14.15 | 14.17 | |||
| 18 | 0.48 | 0.67 | 0.95 | 1.24 | 1.63 | 12 | 12 | 18.13 | 18.15 | 18.17 | 18.19 | ||||||
| 20 | 0.50 | 0.75 | 1.06 | 1.39 | 1.82 | 12 | 12 | 20.07 | 20.09 | 20.11 | 20.13 | 20.15 | 20.17 | 20.19 | |||
| 25 | 0.56 | 0.94 | 1.33 | 1.74 | 2.28 | 12 | 15 | 25.13 | 25.17 | ||||||||
| 30 | 0.61 | 1.13 | 1.60 | 2.09 | 2.74 | 12 | 15 | 30.11 | 30.13 | 30.15 | 30.17 | 30.19 | |||||
| 40 | 0.72 | 1.54 | 2.18 | 2.85 | 3.73 | 12 | 20 | 40.17 | |||||||||
| 45 | 0.76 | 1.68 | 2.38 | 3.12 | 4.08 | 12 | 20 | 45.11 | 45.15 | 45.17 | 45.19 | ||||||
| 100 | 1.04 | 3.96 | 5.68 | 7.33 | 9.47 | 12 |
20 - 30 |
100.17 | 100.21 | ||||||||
| Tаблица наконечников XTRA™ тонкой обработки | ||||||||||||||
|
Расход воды (л/мин) |
Расход воды (л/мин) |
Расход воды (л/мин) |
Расход воды (л/мин) |
Маркир. экрана фильтра |
Маркировка на фильтре насоса |
Средняя ширина факела на расстоянии 25см. |
||||||||
| Давление (бар) | Давление (бар) | Давление (бар) | Давление (бар) | |||||||||||
| Калибр | (мм) | 35 | 70 | 120 | 200 | Пистолет | Насос | 9 | 12 | 17 21 | 25 | 29 | 33 | 37 |
| 04 | 0.23 | 0.16 | 0.22 | 0.29 | 0.38 | 4 | 2 or 4 | 04.03 | 04.05 | 04.07 04.09 | 04.11 | |||
| 06 | 0.28 | 0.23 | 0.33 | 0.43 | 0.57 | 4 | 4 or 6 | 06.03 | 06.05 | 06.07 06.09 | 06.11 | 06.13 | 06.15 | |
| 07 | 0.30 | 0.28 | 0.39 | 0.51 | 0.66 | 6 | 4 or 6 | 07.15 | ||||||
| 09 | 0.33 | 0.32 | 0.45 | 0.59 | 0.77 | 6 | 6 or 8 | 09.03 | 09.05 | 09.07 09.09 | 09.11 | 09.13 | 09.15 | |
| 12 | 0.38 | 0.42 | 0.60 | 0.79 | 1.03 | 6 | 8 or 12 | 12.07 12.09 | 12.11 | 12.13 | 12.15 | 12.17 | ||
| 14 | 0.41 | 0.51 | 0.72 | 0.94 | 1.23 | 12 | 8 or 12 | 14.05 | 14.07 14.09 | 14.11 | 14.13 | 14.15 | 14.17 | |
Дополнительное оборудование для пистолетов Airmix®

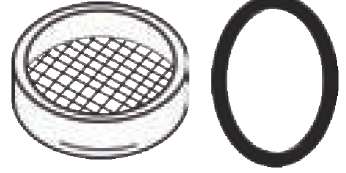

| ■ Микроэкраны и уплотнения наконечников | |||
|
|
|
|
|
| № детали | |||
| Размер наконечника | Микроэкран (99 р) (компл. из 10) | Уплотн. кольца из ПТФЭ (компл. из 10) | |
| 02-03-04-06 | 129.609.901 | - | |
| 09 and above | - | 129.529.903 | |

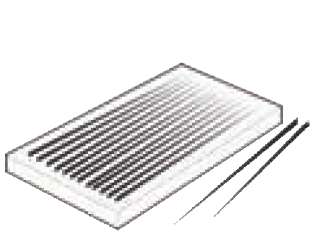

| ■ Шпильки для прочистки наконечника |
|
|||
|
|
||||
| Описание | Форсунки Размер (мм) | Кол-во | № детали | |
| Шпильки для прочистки | < 0.9 | 12 | 000.094.000 | |
| Шпильки для прочистки | > 0.9 | 12 | 000.094.002 | |
| ■Основания для пистолетов |
|
||
|
|
|
|
|
| ■ Основания для пистолетов XCITE™ |
|
||
|
|
|
|
|
| Тип | Кол-во | № детали | |
| Полиацеталь | 10 | 129.729.904 | |
| Нерж/сталь с уплотнением |
|
129.729.905 | |
| Карбид с уплотнением | 2 | 129.679.906 | |
| Основания для пистолетов MVX | |||
| Тип | Кол-во | № детали | |
| Полиацеталь | 10 | 129.679.904 | |
| Нерж/сталь с уплотнением | 2 | 129.679.905 | |
| Карбид с уплотнением | 2 | 129.679.906 | |
|
Комплект уплотнений для пистолетов AIRMIX® |
|||
| Описание | Кол-во | № детали | |
| Уплотнен. для основ. из нерж/стали или карбида | 10 | 129.629.922 | |
| ■ Сетчатый фильтр пистолета для жидк. |
|
|||
|
|
|
|
|
|
| Сетч. фильтр нерж/сталь для фильтра | Размер (р) | Кол-во | № детали | |
| N° 4 | 100 | 5 | 129.609.907 | |
| N° 6 | 168 | 5 | 129.609.908 | |
| N° 12 | 280 | 5 | 129.609.909 | |
|
■ Регулируемые игольчатые клапаны Для регулировки воздуха на входе пистолета |
||
| Регулируемые игольчатые клапаны |
|
|
| Описание | № детали | |
| Рег. иг. клапаны для пистолетов Xcite™, MVX, MXLT (MF 1/4") | 0 50.070.190 | |
|
■ Удлинители для пистолетов Airmix® AIRMIX® пистолеты оснащаются удлинителями для обработки труднодоступных участков. |
|
||
| Описание | Длина в мм | № детали | |
| Прямой удлинитель | 400 | 075.810.010 |
|
|
|
|
|
|
| Описание | Длина в мм. | № детали | |
| Прямой удлинитель | 400 | 075.800.012 | |
| Коленчатый удлинитель (угол 45°) | 250 | 075.850.011 | |
|
■ Адаптер для питания 2 или 3 пистолетов Для подачи на 2 пистолета воздуха и краски на основе растворителя, вкл. стопорный клапан и дополнительный порт для подключения третьего пистолета ( изг. без применения нерж/стали) |
|
|
| Адаптер для питания 2 или 3 пистолетов | ||
| Описание | № детали | |
| Адаптер - дистрибутор | 051.319.905 | |
|
■ Y-образный фитинг для питания доп. пистолета Контур жидкости: снимите заглушку второго фильтра для жидк.и подсоедините коленчатый ф Воздушный контур: подключите Y-образный фитинг к выходу возд. регулятора на насосе. |
|
||
|
|
|||
| Описание | Материал | № детали | |
| Возд. Y-образный фитинг 1/4" NPS | Нерж/сталь | 129.029.920 | |
| Коленч. фитинг 3/8" NPT - 1/2" ЛС для подкл к выходу второго фильтра жидк. | Нерж/сталь | 905.210.603 | |
